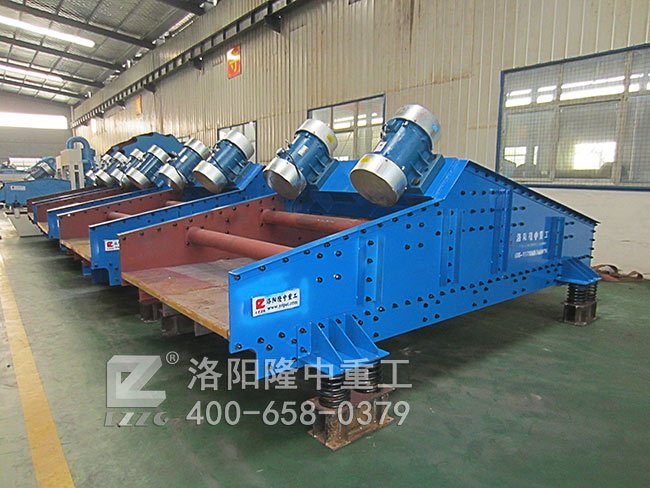

該系列篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。

該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。

電動機可安裝在篩框的左側，出可安裝在篩框的右側，如無特殊要求，制造廠按物料運動方向的右側安裝供貨。

■ 安裝與調試

安裝時應按設備圖紙的要求預埋鋼板，要求預埋鋼板的上平面位于同一水平面上。安裝所需的預埋鋼板、底腳螺栓等均由安裝部門自備。每臺篩機的支承彈簧在安裝前應進行選配，保證各個彈簧的高度和剛度基本一致。

    振動篩出廠后，如c過6個月安裝，則安裝前b須將振動器內的軸承拆下清洗，注入新潤滑脂（2號鋰基潤滑脂）。

    振動器經重新安裝后，用手轉動偏心軸不得有阻力過大或卡死現象，否則應及時查清原因加以調整。

    電機皮帶輪槽b須與篩箱上振動皮帶輪槽對齊、平行。

    振動篩各部件安裝完，檢查合格后，可進行試運轉，試運轉前應詳細檢查各處的螺栓是否緊固，篩機周圍是否有妨礙篩框振動的障礙物。

    試運轉4－6小時，觀察篩機運行情況，若發現異常志向聲響或失振現象，應及時停機檢查原因，排除故障。

    試運轉4－6小時應檢查以下項目：

1、振動器軸承的溫度，要求很高溫度不c過75℃，溫升不c過45℃。
2、各處緊固螺栓的緊固情況，發現松動應及時擰緊。

振動篩試運轉合格后可投入生產。篩機投入生產后的頭兩周內，應每周將各處的緊固螺栓重新緊固一遍，以后一個月緊固一次。
